Configurer la vitesse d'interface et le duplex sur les appareils Cisco
Par défaut, les commutateurs Cisco négocient automatiquement les paramètres de vitesse et de duplex. Lorsque vous connectez un périphérique (un commutateur, un routeur ou une station de travail) à un port d'un commutateur Cisco, le processus de négociation se produit et les périphériques s'accordent sur les paramètres de transmission. La plupart des adaptateurs réseau actuels prennent en charge cette fonction.
Dans cet article, vous verrez comment configurer la vitesse d'interface et le duplex dans les appareils Cisco à l'aide de la fonction de configuration de l'application NCM. Si vous n'avez pas installé NCM, veuillez cliquer ici pour télécharger et installer l'application.
Étapes pour configurer la vitesse de l'interface via CLI.
- Connectez-vous à l'appareil à l'aide de SSH / TELNET et passez en mode activation.
- Exécutez la commande “Show interface” pour afficher la configuration de l'interface
Router#show interface Fa0/1
FastEthernet0/1 is up, line protocol is up (connected)
Hardware is Lance, address is 0009.7c66.6401 (bia 0009.7c66.6401)
...
Half-duplex, 100Mb/s
...
Router#
- Passez en mode config.
Router#configure terminal
Entrez les commandes de configuration, une par ligne. Terminez avec CNTL / Z./Z.
Router(config)#
- Passez en mode de configuration d'interface
Router(config)#interface Fa0/1
Router(config-if)#
- Configurer la vitesse
Router(config-if)#speed 100
Router(config-if)#
- Configurer duplex
Router(config-if)#duplex full
Router(config-if)#
- Quitter le mode de configuration d'interface
Router(config-if)#exit
Router(config)#
- Quitter le mode de configuration
Router(config)#exit
Router#
- Exécutez “show interface” et visualisez les modifications
Router#show interface Fa0/1
FastEthernet0/1 is up, line protocol is up (connected)
Hardware is Lance, address is 0009.7c66.6401 (bia 0009.7c66.6401)
...
Full-duplex, 100Mb/s
...
Router#
- Copiez la configuration en cours dans la configuration de démarrage à l'aide de la commande ci-dessous
Router#write memory
Building configuration... [OK]
Router#

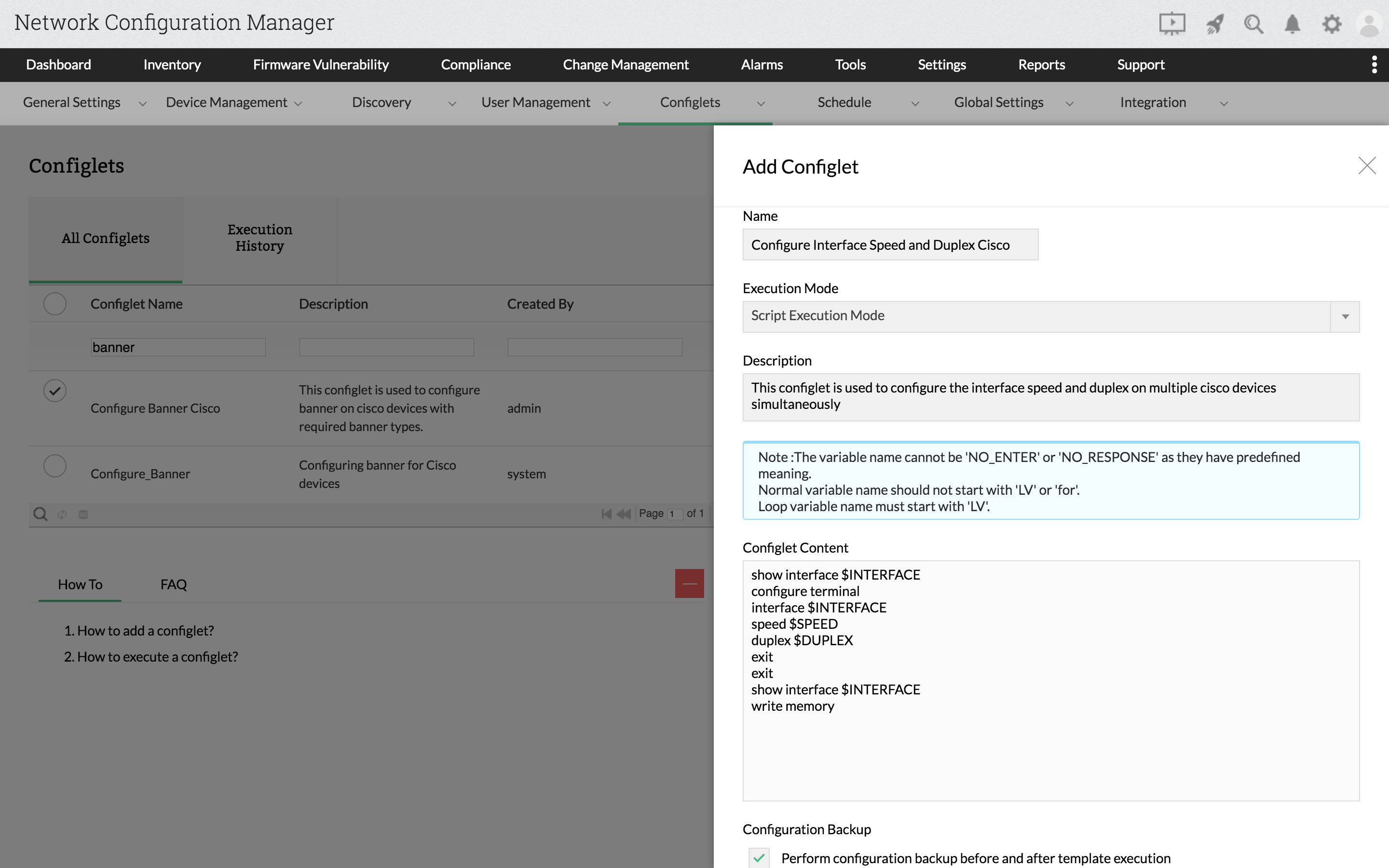

Le configlet correspondant peut être créé dans l'application NCM comme indiqué dans la capture d'écran ci-dessous.
Vous pouvez également cliquer sur le bouton ci-dessous pour télécharger le configlet au format XML et l'importer dans l'application NCM à l'aide de l'option d'importation de fichiers.
Nom du configlet | Configurer la vitesse de l'interface et Cisco duplex |
---|
Description | Ce configlet est utilisé pour configurer la vitesse d'interface et le duplex sur plusieurs périphériques Cisco |
Execution Mode | Mode d'exécution du script |
Contenu du configlet | show interface $INTERFACE configure terminal interface $INTERFACE speed $SPEED duplex $DUPLEX exit exit show interface $INTERFACE write memory |
