Organigramme

La visualisation réseau joue un rôle clé dans son fonctionnement. La visualisation de l’architecture permet de régler les problèmes de performance du réseau grâce à des diagrammes, des graphiques et des cartes qui le représentent sous forme de plans topologiques, de graphes de dépendances, de plans de couche 2, de vues de centre de données, etc. Cela facilite et améliore le processus de gestion du réseau.

Les outils de visualisation réseau génériques peuvent afficher des parties distinctes et isolées d’un réseau sous forme de plan. Le module Organigramme d’OpManager peut maintenant représenter toute l’architecture d’un réseau, en affichant les appareils selon la topologie déployée. Un organigramme donné un aperçu détaillé des applications stratégiques, des appareils et de leurs dépendances, offrant un vaste champ de suivi aux administrateurs réseau. Cette représentation claire aide aussi les administrateurs à isoler et identifier les parties/appareils problématiques du réseau.

Composants d’un organigramme

La cartographie de toutes les relations des appareils et des applications dans l’ensemble du réseau exige beaucoup de détails et de dépendances. OpManager extrait ces données de différents modules d’analyse et unifie les dépendances pour créer un aperçu global. Voici les modules utilisés :

• Plans de couche 2: OpManager utilise des plans de couche 2 pour identifier les appareils connectés aux routeurs d’origine présents à la couche 2 (liaison de données) du modèle OSI. Ces données constituent la source première pour créer l’organigramme.


• Mappeur de ports de commutateur: le mappeur de ports de commutateur aide OpManager à identifier les appareils connectés aux ports du commutateur indiqué, avec les adresses MAC et d’autres paramètres. Ces données servent dans l’organigramme à identifier les appareils connectés aux commutateurs centraux/cruciaux.



Remarque : le module SPM (mappeur) est une extension d’OpManager. Donc, si on veut intégrer les données SPM à l’organigramme, il faut activer l’extension et aussi analyser les commutateurs via celle-ci.



• Virtualisation : OpManager utilise les données du module virtualisation pour cartographier les hôtes, les VM et les magasins de données associés (si recensés et analysés avec OpManager) dans l’organigramme.


• Applications : OpManager utilise l’outil Recherche des applications et cartographie des dépendances pour recenser et identifier les applications exécutées sur des serveurs et des VM.



Remarque : les données du module ADDM ne sont extraites que pour un plug-in Applications Manager de version 172600 ou ultérieure.



• Dépendance de liaison montante: dans OpManager, on peut configurer la dépendance de liaison montante d’un appareil pour signaler son parent ou enfant. Les données de dépendance servent à dessiner une carte complète de l’arborescence de divers appareils.

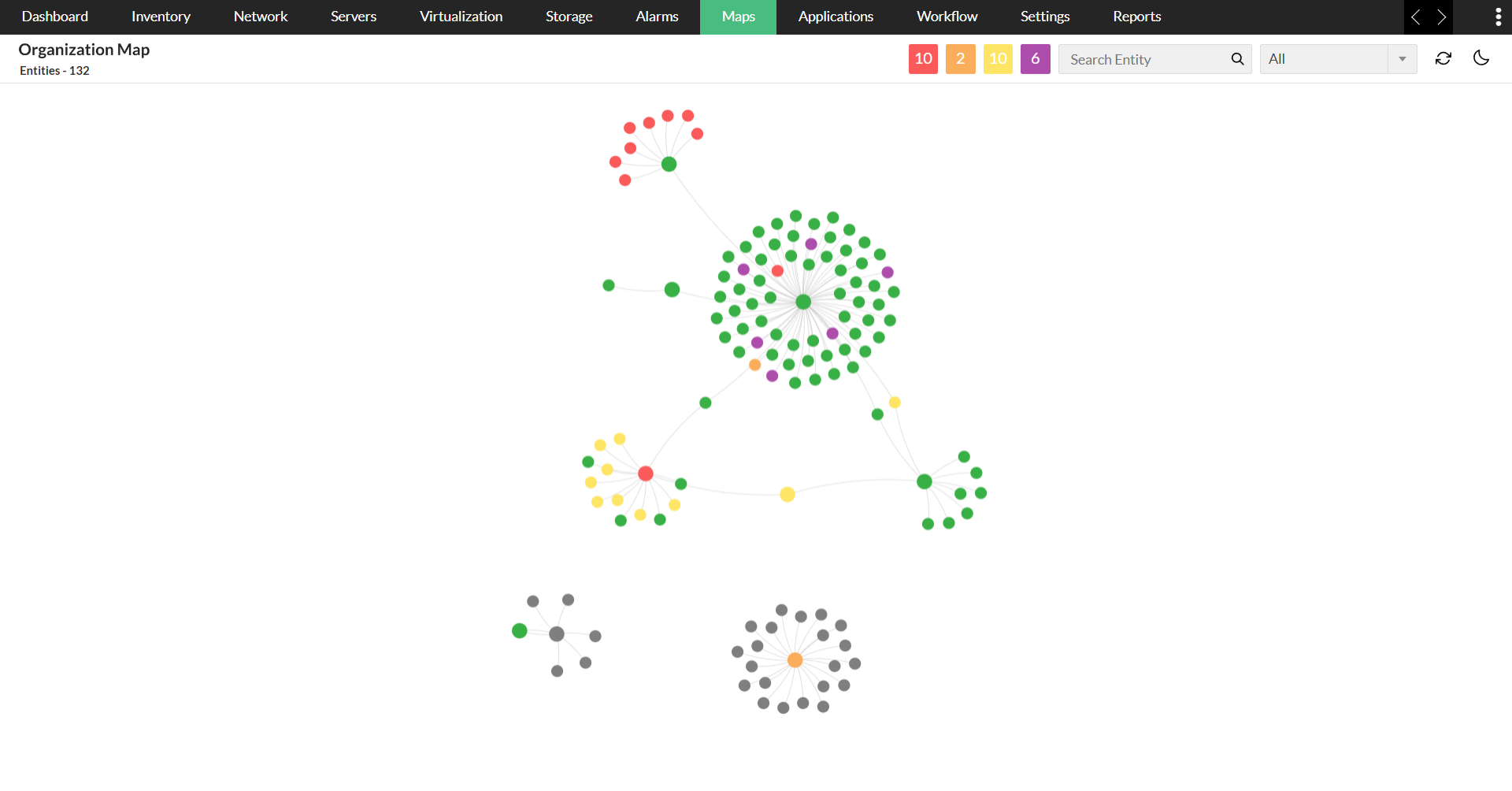

La carte peut être produite avec les données de tous les modules réunis ou bien de certains. Pour afficher l’organigramme selon différents modules, utilisez la fonction de filtre en haut à droite comme illustré ci-dessous.

Propriétés de plan

Les différentes données des modules ci-dessus sont corrélées et regroupées pour créer l’organigramme et fournir un aperçu complet du réseau, notamment les routeurs d’origine, les commutateurs, les pare-feux, les serveurs, les VM, etc., jusqu’à la couche application. Cet aperçu permet d’identifier les appareils problématiques et d‘isoler la cause inhérente en vérifiant les dépendances globales.

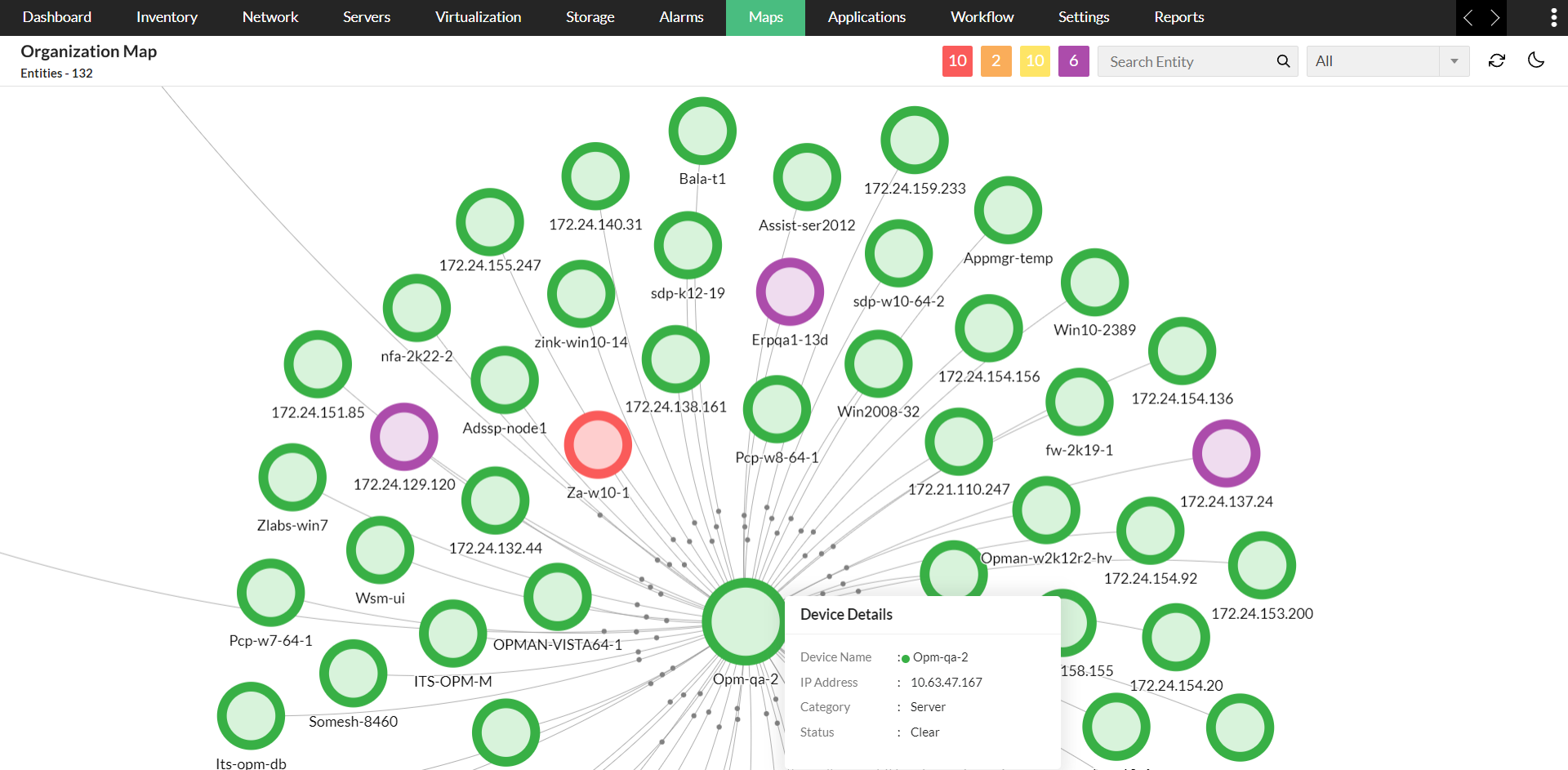

Dans l’organigramme, les appareils eux-mêmes utilisent un code dont les couleurs indiquent la gravité correspondante sous Paramètres de gravité.

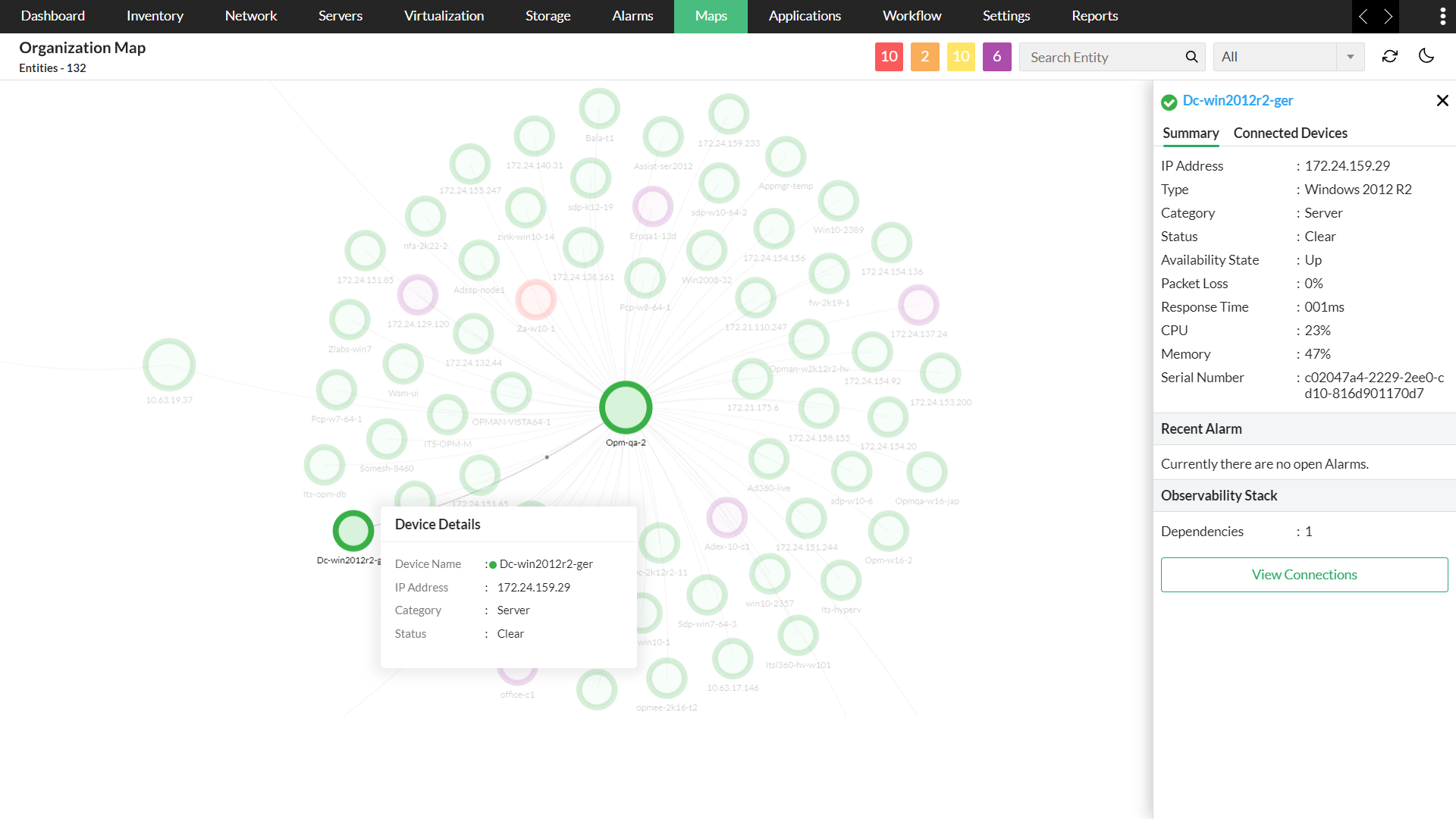

Un clic sur l’un des d’appareils de l’organigramme affiche un résumé de ses détails, comme :

• Numéro de série
• Adresse IP
• Type d’appareil
• Catégorie d’appareil
• État de disponibilité
• Perte de paquet
• Temps de réponse
• Processeur
• Mémoire

Les alarmes récentes/actives des appareils (le cas échéant) s’affichent dans le volet pour référence rapide. Un clic sur l’étiquette du nom d’appareil en haut du volet redirige vers la page d’aperçu des appareils concernée.





Organigramme de l’édition Entreprise

L’édition Entreprise d’OpManager offre un organigramme centralisé, i.e., carte unifiée montrant les appareils de tous les sites géographiquement distincts. Chaque sonde possède une architecture réseau propre, les plans de couche 2 de toutes les différentes sondes étant regroupés et présentés au niveau central pour fournir à l’administrateur un aperçu global de tout le réseau.
