Processus DORA DHCP

Fonctionnement du processus DORA

Comme déjà indiqué, le processus DORA comprend quatre étapes d’exécution des serveurs DHCP, que nous allons présenter plus en détail.

• Demande : la première étape consiste pour l’appareil devant accéder au réseau (appareil client compatible DHCP) à diffuser un message à tout le réseau demandant une adresse IP. Un paquet UDP contenant les données de demande DHCP est envoyé pour trouver un serveur DHCP disposant d’adresses IP dans le réseau. Tous les appareils et les serveurs ne faisant pas autorité refusent ce message de diffusion. Un serveur DHCP ayant des adresses IP disponibles reçoit ce message de diffusion et commence à le traiter.
• Offre : l’étape suivante consiste pour un ou plusieurs serveurs DHCP répondant au message de diffusion à proposer une adresse IP avec la durée de bail. Ce message d’offre DHCP comprend l’adresse disponible, son masque de sous-réseau, la passerelle par défaut et l’adresse du serveur DNS.
• Sélection : l’appareil client choisit l’une des offres et répond par un message de demande. Ce message indique au serveur DHCP que l’appareil client a accepté l’offre qu’il a proposée et demande à louer son adresse IP.
• Accusé de réception : l’étape finale du processus DORA consiste pour le serveur DHCP à envoyer un message d’accusé de réception, confirmant que l’adresse IP demandée a bien été affectée à l’appareil client. Ce message contient les détails de configuration, ce qui permet à l’appareil client d’accéder au réseau avec l’adresse IP affectée.

Voici les quatre étapes du processus DORA des serveurs DHCP.

Imaginons à présent un cas où un segment réseau donné ne compte aucun serveur DHCP.

Un agent relais est alors utilisé pour surmonter le problème.

Agent relais DHCP, définition et fonctionnement

Nous savons qu’un grand réseau est divisé en plusieurs segments, opérant chacun comme un réseau distinct. Un appareil ne peut envoyer un message de diffusion qu’aux serveurs DHCP de son réseau, et pas à des sous-réseaux ou d’autres réseaux. Un agent relais DHCP sert de passerelle de communication entre un réseau avec un serveur DHCP et un autre sans. En bref, un agent relais DHCP facilite la communication entre des serveurs DHCP et des clients DHCP dans des réseaux différents.

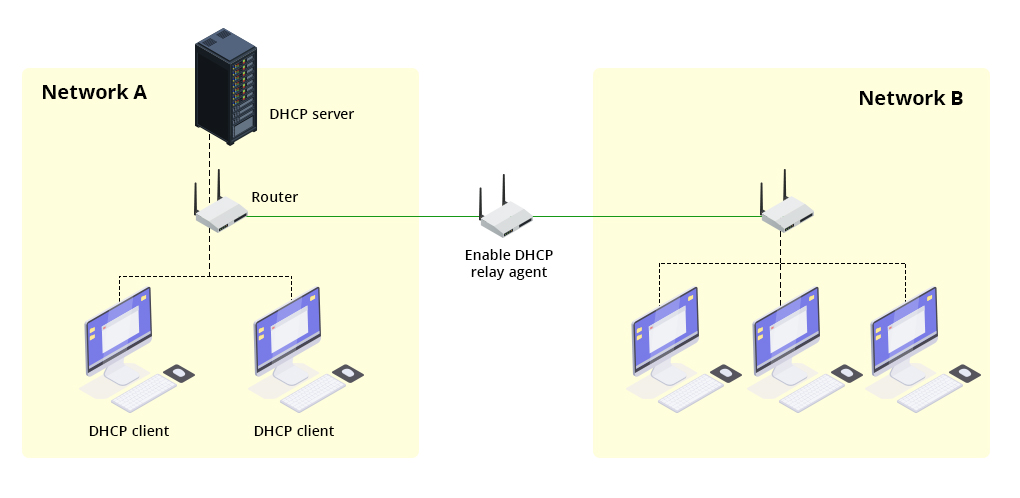

Imaginons deux réseaux distincts, A et B. Supposons que le réseau A possède un serveur DHCP, mais pas B.

Voici comment fonctionne le processus DORA dans un tel cas.

• Demande client : un appareil client compatible DHCP du réseau B envoie un message de diffusion à tout le réseau pour demander une adresse IP. Le réseau B ne possédant pas de serveur DHCP, le message de diffusion n’atteint pas automatiquement le serveur DHCP du réseau A.
• Agent relais : le service relais DHCP est configuré sur un routeur ou un appareil intermédiaire et l’agent reçoit le message de diffusion envoyé par le client. Ce message est alors encapsulé dans un paquet de monodiffusion et transmis au serveur DHCP du réseau A.
• Réponse du serveur DHCP : le serveur DHCP du réseau A reçoit le message de diffusion et répond à l’adresse IP de l’agent relais par un message d’offre.
• Transfert par l’agent relais : l’agent décapsule le message reçu et l’envoie à l’appareil client demandant une adresse IP. Les étapes suivantes du processus DORA s’effectuent via l’agent relais de la même façon.

L’installation d’un agent relais ne convient pas à tous les types de réseau. L’utilisation d’un serveur DHCP distinct dans le réseau B entraîne des coûts supérieurs et une charge de gestion accrue par rapport à la configuration d’un agent relais, qui peut être un appareil du réseau ou le routeur lui-même, simplifiant beaucoup le processus.

Importance du processus DORA DHCP

Ce processus est essentiel pour automatiser les affectations d’adresses IP et les configurations, assurant une bonne communication entre les appareils clients compatibles DHCP et les serveurs. L’affectation automatique permet un fonctionnement fluide du réseau tout en veillant à bien utiliser les adresses IP disponibles. Le processus DORA minimise le risque de conflits IP. La centralisation qu’adopte le processus DORA simplifie les tâches de gestion du réseau, réduisant la charge administrative et les erreurs de configuration.

Défis que présentent les réseaux sans analyse des serveurs DHCP adaptée

• Les espaces d’adresses non analysés créent souvent une menace pour le réseau. Un défaut ou des lacunes d’analyse des serveurs DHCP mènent à un épuisement des adresses IP, empêchant un nouvel appareil de rejoindre le réseau.
• Cela peut aussi entraîner des erreurs comme la duplication d’adresses, engendrant des conflits et une perte de connectivité réseau.
• Des serveurs DHCP surchargés risquent de ralentir l’affectation d’adresses, nuisant à la productivité et la performance du réseau.
• Des serveurs DHCP non analysés deviennent plus vulnérables à un accès d’appareil non autorisé, créant un risque pour le réseau.

Sans analyse adaptée, la résolution des problèmes liés aux serveurs DHCP s’avère difficile. L’adoption d’une solution d’analyse des serveurs DHCP polyvalente permet de surmonter ces défis.

ManageEngine OpUtils peut analyser des architectures réseau complexes avec plusieurs serveurs DHCP, dans une seule console.

Raisons pour lesquelles OpUtils est le bon choix pour analyser les serveurs DHCP

OpUtils offre une solution complète de gestion des adresses IP et de mappage des ports de commutateur qui couvre l’analyse des serveurs DHCP. Elle intègre aisément les serveurs DHCP répandus, permettant de les analyser efficacement.

Recherchez une large gamme de serveurs DHCP dans la console OpUtils. En quelques clics, on peut ajouter des serveurs DHCP à la console et commencer à les analyser immédiatement.

Analysez les serveurs DHCP, leurs étendues et les adresses IP associées, le tout dans une seule console. Elle affiche un aperçu complet des détails du serveur et de l’affectation, comme le nombre total d’adresses IP, celles allouées et l’utilisation du pool IP DHCP. On peut ainsi anticiper et suivre des métriques particuliers pour le serveur et l’étendue individuellement.

Un solide mécanisme d’alertes basées sur des seuils d’utilisation avertit les administrateurs des problèmes liés aux serveurs DHCP via des messages Syslog ou par courrier. Cela leur permet d’analyser la capacité et de planifier en conséquence.

Les nombreux rapports aident à suivre l’activité des serveurs DHCP. On peut aussi créer divers rapports pour analyser l’activité du réseau.

OpUtils prend en charge divers serveurs DHCP, notamment :

• Serveurs DHCP Microsoft
• Serveurs DHCP Palo Alto
• Serveurs DHCP Linux ISC
• Serveurs DHCP CISCO
• Serveurs DHCP Fortinet DHCP

OpUtils intègre aisément les serveurs DHCP, offrant une solution unifiée qui permet aux administrateurs d’analyser régulièrement les serveurs et d’optimiser leur performance.

Téléchargez une version d’évaluation gratuite de 30 jours d’OpUtils ou prévoyez une démo personnalisée avec nos experts pour découvrir comment l’ analyse des serveurs DHCP améliore les stratégies de gestion réseau.
