La topología de red se refiere a la disposición de varios dispositivos, como computadoras, enrutadores, conmutadores y conexiones en una red informática. Un diagrama de topología de red describe la disposición física o lógica de estos componentes y cómo se comunican entre sí dentro de la red.
Los administradores de TI se benefician del software de topología de red para determinar el diseño ideal para cada nodo, lo que facilita un flujo de tráfico optimizado. Una topología de red bien diseñada permite a las organizaciones abordar problemas rápidamente, mejorar la eficiencia y garantizar que la red funcione a su máxima velocidad de transferencia de datos.
En esta página entraremos,
Los administradores de TI utilizan el software de topología de red para determinar el diseño correcto para cada nodo y ayudar al flujo de tráfico. Una topología de red bien diseñada permite a una organización redoblar los esfuerzos con rapidez, resolver los problemas y hacer que la red funcione con la velocidad de transferencia de datos más eficiente.
Las topologías de red se clasifican en topologías físicas y lógicas. Las topologías físicas muestran el diseño físico cableado real, mostrando dónde y cómo está conectada exactamente la red. Las topologías lógicas muestran la ruta de red a lo largo de la cual viajan los datos. de un extremo al otro. Algunas de las principales topologías de red son:
La topología punto a punto es una topología simple que vincula dos nodos de red para formar una red. Esta topología facilita la transmisión rápida y eficiente de datos entre nodos de la red, ya que no implica conectarse a través de dispositivos intermediarios. La configuración de túneles VPN seguros entre dos sitios y las telecomunicaciones son algunos ejemplos de topología de red punto a punto.
La topología en estrella es el sistema de topología más utilizado. Cada nodo se conecta a un dispositivo de red central en este diseño, como un concentrador, conmutador o computadora. La topología en estrella es de naturaleza centralizada, lo que la hace fácil de usar, confiable y fácil de administrar.
En la topología de bus, cada estación de trabajo está conectada en serie al cable central principal. El diseño lineal simple y la rentabilidad lo hacen ideal para redes pequeñas. Sin embargo, la topología del bus tiende a ser lenta para redes más grandes y la identificación del problema es difícil en esta topología en caso de una falla de la red.
En una topología de anillo, los dispositivos de red están conectados entre sí de modo que el último dispositivo de red se conecte al primero. Cada dispositivo se conecta exactamente a dos dispositivos, formando un anillo continuo. La topología en anillo es rentable y tiene posibilidades mínimas de colisión de paquetes. Sin embargo, la topología en anillo depende de un solo cable, es difícil solucionar problemas y su mantenimiento es costoso.
En la topología de malla, los nodos están vinculados con conexiones de tal manera que las rutas entre al menos algunos puntos de la red estén disponibles. Un mapa de red "totalmente enmallado" es aquel que tiene todos los nodos interconectados a todos los demás nodos, mientras que una red "parcialmente enmallada" tendrá solo algunos nodos con múltiples conexiones con otros. La combinación de múltiples rutas mejora la resiliencia de la red. Sin embargo, se necesita más espacio para enlaces dedicados e implica altos costos.
Cuando una red utiliza una combinación de dos o más topologías, se denomina topología de red híbrida. La topología híbrida ofrece flexibilidad a diferentes departamentos de una organización, dentro de una red. Un departamento puede optar por implementar un mapa de topología de red personalizado que se adecúe a sus necesidades.
La topología en cadena enlaza nodos de red en una serie secuencial, facilitando la transmisión de paquetes de datos de un nodo al siguiente en línea. Hay dos tipos de topología en cadena. son la daisy chain lineal y la daisy chain en anillo. En la topología en cadena lineal, los datos fluyen de un nodo de la red a otro de forma unidireccional. La topología daisy chain en anillo se realiza conectando el último nodo de red de la daisy chain lineal al primero de la fila.
Adoptar una topología de red flexible puede ayudar a los administradores de red a superar retos como las exigencias de escalabilidad, los entornos de red complejos y los estrictos requisitos de seguridad de una empresa. Estos son algunos de los factores que los administradores de red deben tener en cuenta a la hora de elegir una topología de red para su empresa.
Elegir una solución de mapeo de topología de red fiable es tan importante como elegir una topología de red para la red de su empresa, ya que le ayuda a supervisar y realizar un seguimiento de todos los nodos de la red.
ManageEngine OpManager proporciona funciones completas de mapeo de topología de red en tiempo real. Los servicios de topología de red combinados con la amplia gama de funciones de OpManager lo han convertido en una solución confiable para organizaciones y administradores de TI de todo el mundo. Las funciones destacadas de mapeo de topología de red en tiempo real de OpManager incluyen:

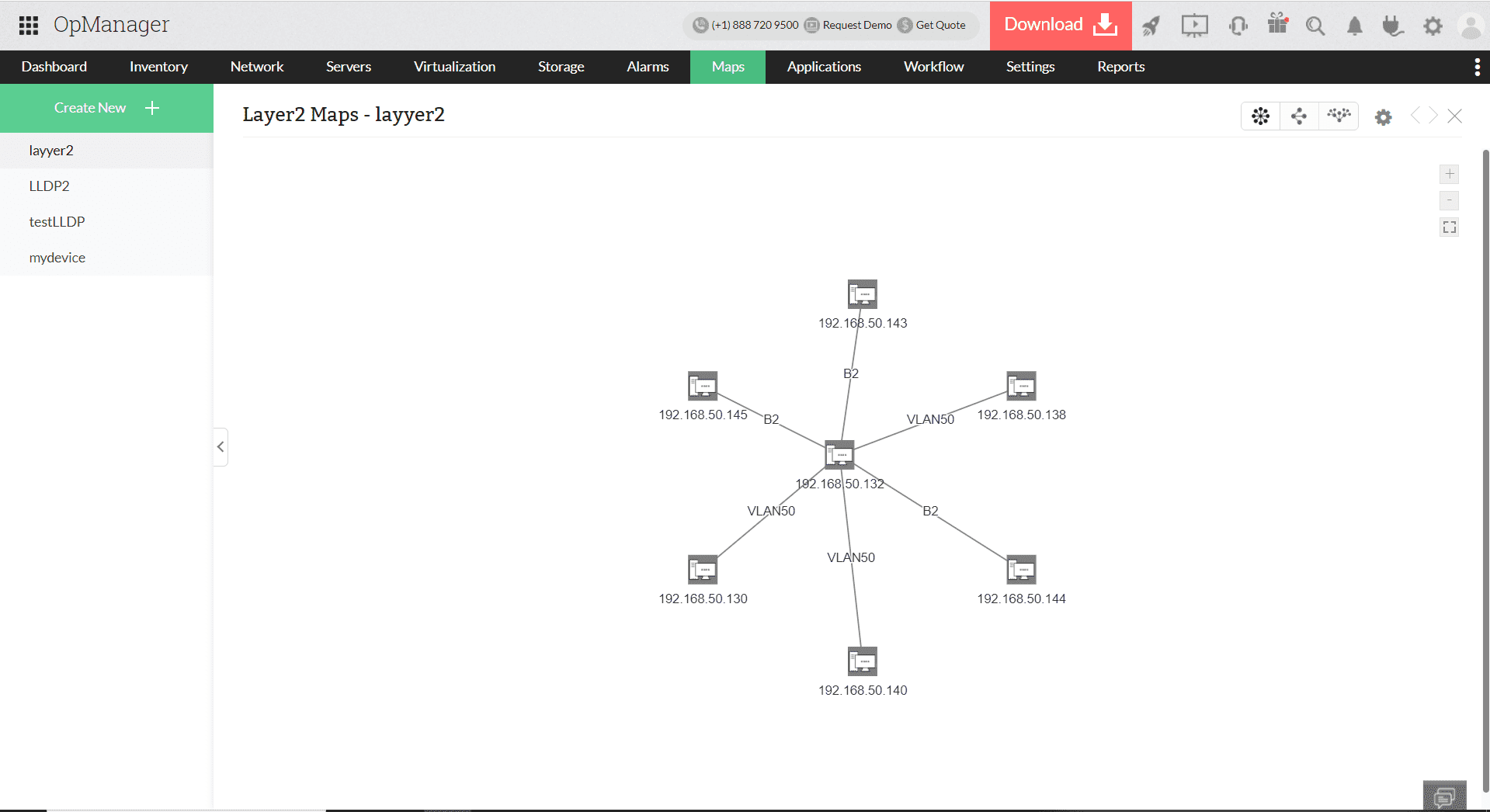

Los mapas de capa 2 simplifican las interconexiones de red complejas y desordenadas. Esto se logra descubriendo primero un conjunto de dispositivos o subred dentro de una red. Los mapas de capa 2 presentan la capa de enlace de datos de la topografía de red, lo que permite a los administradores de TI monitorear las conexiones de red, y cada uno de sus nodos y enlaces. Por ejemplo, gracias a los mapas de capa 2, los administradores de TI pueden determinar instantáneamente las interconexiones del dispositivo desde un router principal. Al hacerlo, un administrador de TI puede monitorear el router principal y todos los dispositivos conectados de cerca y en tiempo real, sin ser abrumado por alertas o alarmas de todos los dispositivos. Los mapas de capa 2 se pueden descubrir utilizando varios protocolos, incluyendo:
Mediante el mapeo a nivel de negocio de OpManager, los administradores de TI pueden obtener una representación gráfica de los dispositivos según los servicios de negocio a los que sirven. Los administradores de TI pueden crear dependencia a nivel de red añadiendo enlaces entre dispositivos. Estos enlaces pueden configurarse en función de los requisitos del usuario o de la organización. También se pueden añadir mapas para representar las geografías donde se encuentran los centros de datos. Los mapas de nivel empresarial garantizan que las aplicaciones críticas para la empresa estén siempre disponibles y ayudan a solucionar problemas con mayor rapidez.

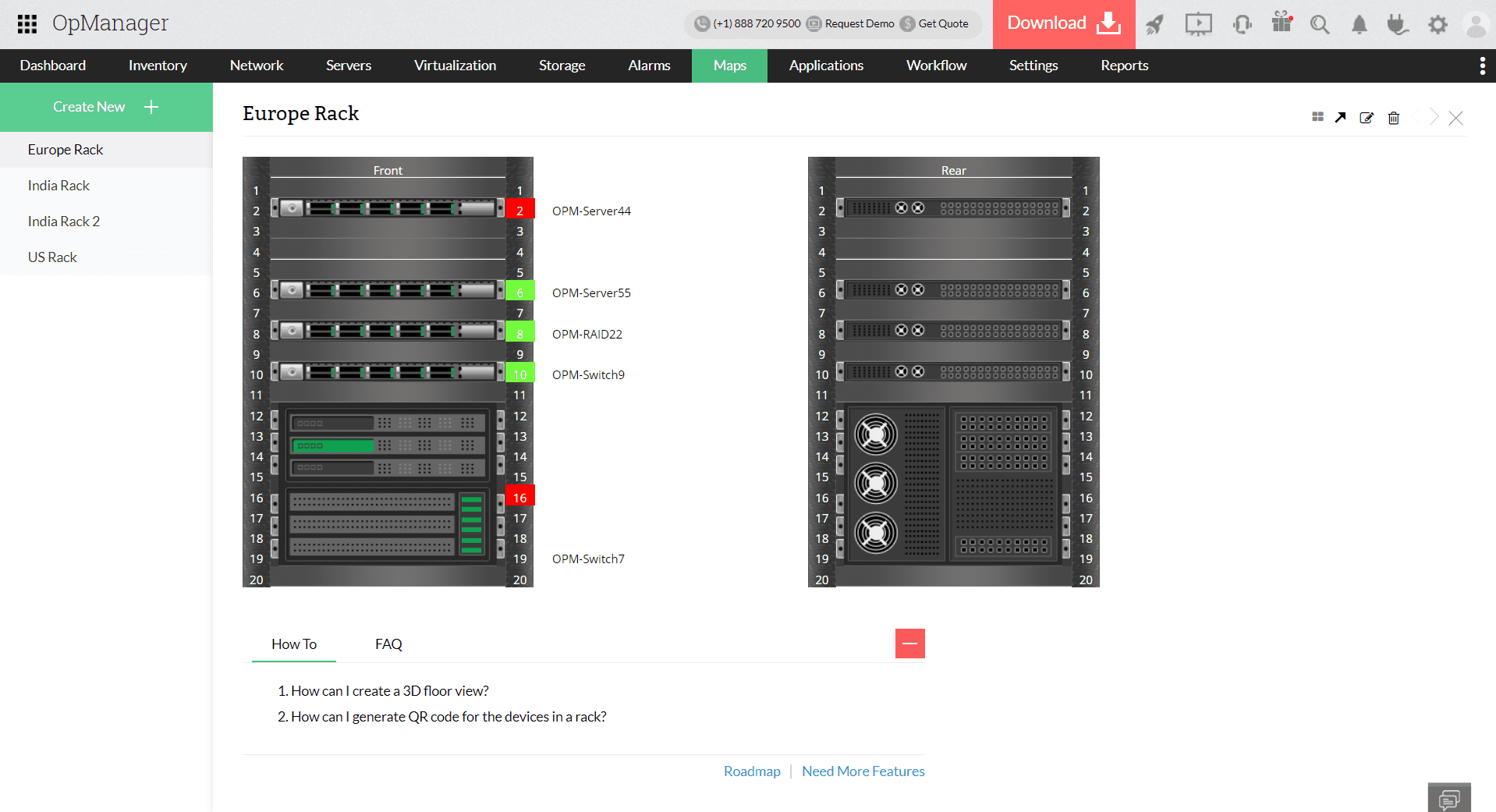

La vista 3D de OpManager permite a los administradores de TI ver la distribución física de la red de su empresa. Con la ayuda de las vistas 3D de planta, los administradores de red pueden visualizar las plantas de su empresa o la ubicación física de los dispositivos de red. Con la ayuda de Rack Views, los administradores de red pueden ver los dispositivos de red en un rack de servidores. Estos dispositivos de red pueden optimizarse reorganizándolos virtualmente en las vistas 3D de planta y rack. OpManager también proporciona una representación codificada por colores de todos los estados de los dispositivos de red. Esto ayuda a los administradores de red a identificar rápidamente los problemas y resolverlos.

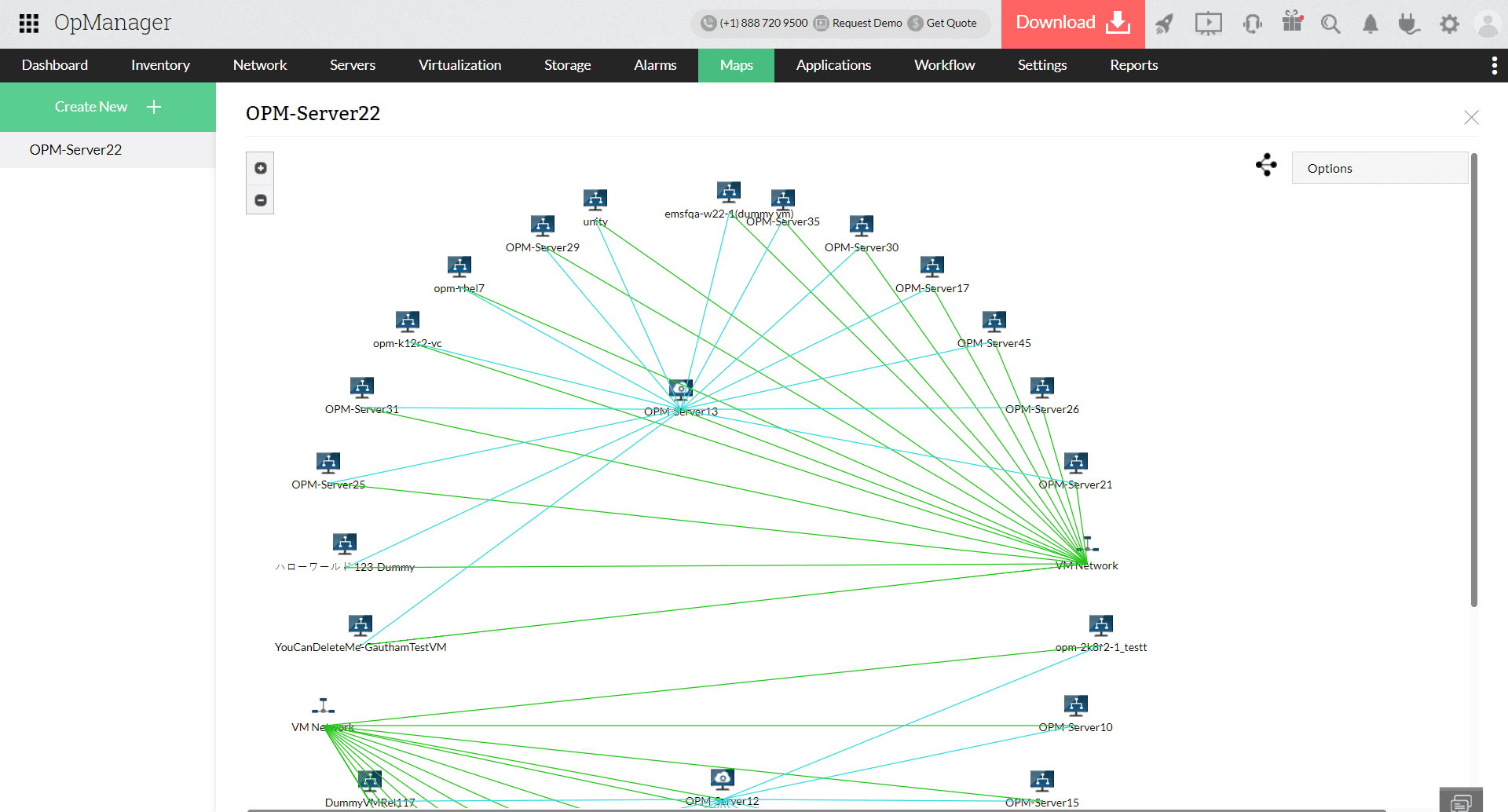

Los mapas de topología virtual de OpManager ofrecen una ayuda crucial a los administradores de red, ya que permiten visualizar infraestructuras virtuales, hosts, máquinas virtuales y clústeres. Con la ayuda de los mapas VMware de OpManager, podrá acceder a mapeos detallados de vCenter, sus hosts asociados y VM. Además, para los dispositivos Hyper-V y los clústeres Nutanix, puede ver fácilmente sus dependencias y recuentos de máquinas virtuales. Estas diversas opciones de mapeo presentan rápidamente una visión general del estado de la infraestructura virtual y las interconexiones entre hosts, máquinas virtuales y clústeres, mejorando en gran medida la eficiencia en la gestión de la topología de la red virtual.
