Monitoramento de switches Cisco

O termo “pilha de switches” refere-se a um módulo combinado que é formado por vários switches de rede interligados com o objetivo de fornecer escalabilidade e desempenho máximos.

Todas as pilhas de switches Cisco contêm os seguintes componentes:

• Switch mestre: O switch mestre fornece todas as funções relacionadas ao switch, como o Cisco Discovery Protocol (CDP), LAN virtual (VLAN), VLAN Trunking Protocol (VTP), Spanning Tree Protocol (STP), e muito mais. Cada pilha contém um arquivo de configuração exclusivo atribuído a ela, que é gerenciado pelo switch mestre. O switch mestre configura todos os novos switches adicionados à pilha automaticamente.
• Switch ativo: O switch ativo, ou “comandante”, realiza a configuração de toda a pilha. Ele é o principal ponto de contato para atualizações de desempenho ou detecção de falhas.
• Switch de standby: O switche de standby atua como um modo de contato de backup na ausência do switch ativo.
• Porta da pilha: Uma porta utilizada para comunicação com os outros switches da pilha. Uma porta da pilha pode ser pré-configurada ou definida pelo usuário.

Cada pilha tem um endereço IP exclusivo vinculado ao switch mestre. O empilhamento ou “stacking” é aprovado majoritariamente como o modo mais eficaz, flexível e escalável para aumentar a capacidade de uma rede. Além disso, ele é importante para realizar o monitoramento dos switches Cisco no que tange à sua disponibilidade e desempenho.

Monitoramento da pilha de switches Cisco no OpManager

O OpManager atualmente oferece suporte ao monitoramento da pilha de switches Cisco para versões 125300 e superiores. A ferramenta de monitoramento de switches Cisco é uma interface combinada com uma visualização SNMP/CLI unificada. Ela é fornecida para todas as unidades em uma pilha que é descoberta no OpManager. A página de snapshot do dispositivo exibe o status de disponibilidade de todos os switches individuais agrupados na pilha. Este recurso de gerenciamento da pilha de switches Cisco ajuda-o a monitorar toda a pilha, com um foco total em todos os switches individuais da pilha. As pilhas de switches podem ser descobertas individualmente no OpManager a partir da página Adicionar dispositivo, ou em massa, a partir da Página de descoberta de rede.

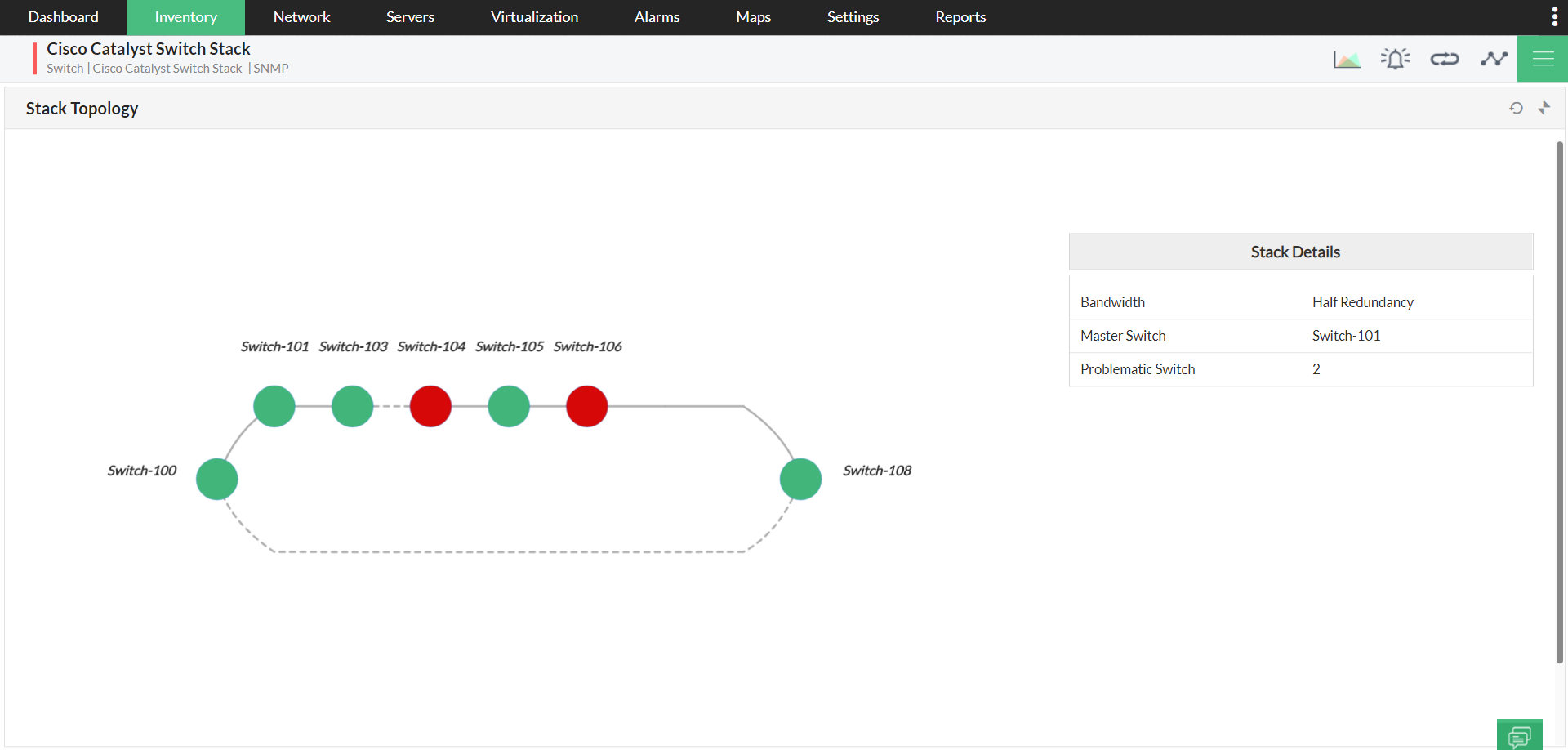

Topologia de pilha

A topologia de pilha do monitor de switches Cisco exibe a representação gráfica da conectividade das portas de dados entre vários switches em uma pilha, juntamente com o status desse switch. Esses dados são obtidos das informações da porta da pilha descoberta. Esse processo varia de tempos em tempos com base no status do switch, número do switch, função, e muito mais. O software de monitoramento de switches Cisco do OpManager utiliza essas informações de porta da pilha do switch mestre e traça o mapa da topologia com base nesses dados.

Detalhes da pilha: A tabela de detalhes da pilha fornece informações sobre o switch mestre em operação no momento, a largura de banda consumida pela pilha de switches e o número de switches problemáticos na pilha.

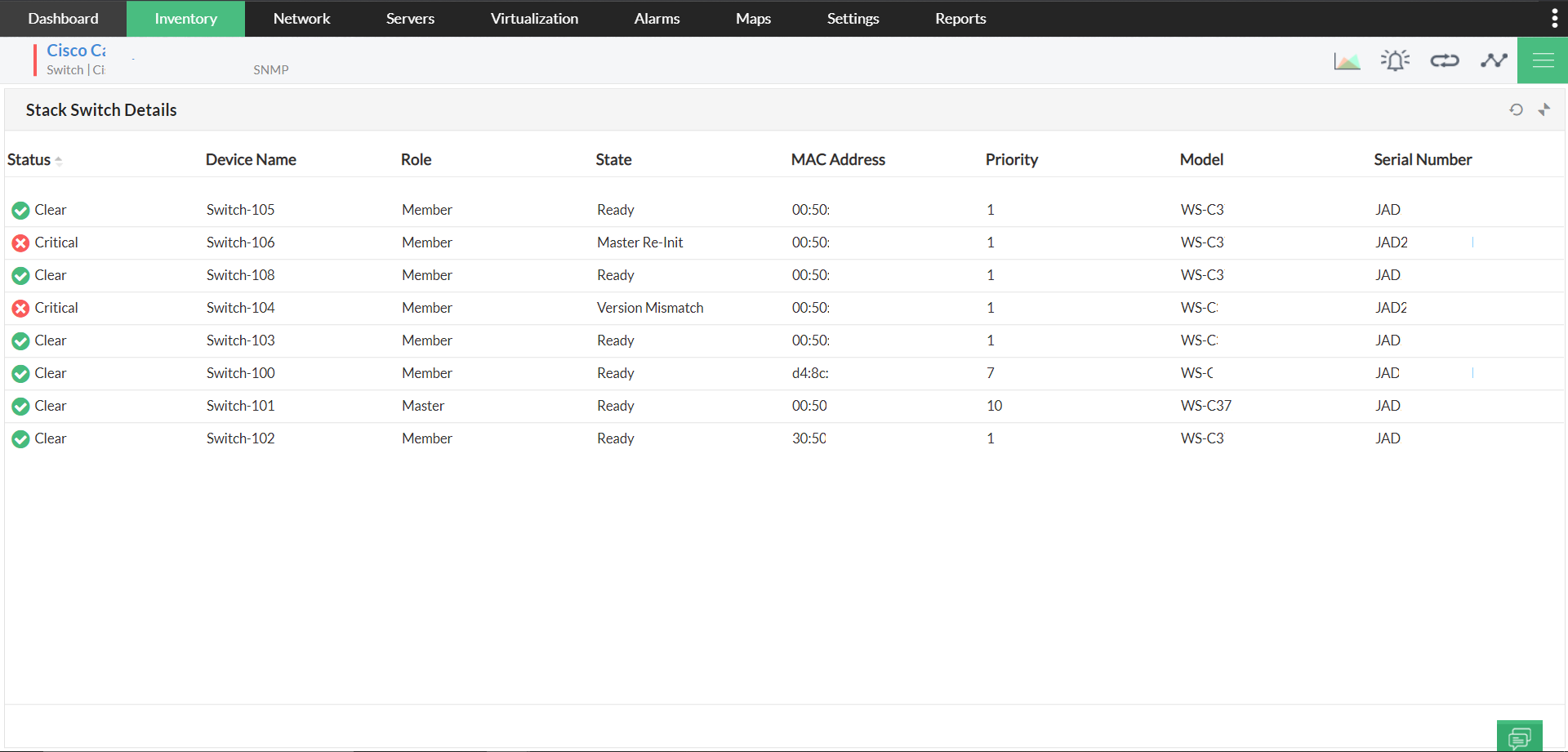

Detalhes da pilha de switches

A tabela de pilha de switches é similar à de um inventário de dispositivos. O OpManager busca as seguintes informações de inventário automaticamente ao descobrir uma pilha de switches.

• Status: Refere-se à mudança na função, status (não pronto), mudança de número do switch, e muito mais.
• Função: A função desse switch específico (membro ou mestre).
• Estado: A condição operacional atual desse switch (pronto, reinicialização mestre, incompatibilidade de versão, e muito mais).
• Prioridade: Esta é a prioridade de software utilizada durante a escolha do mestre. Quanto maior o valor, maior a chance de o switch se tornar um switch mestre.
• Endereço MAC: O endereço MAC desse switch específico.
• Modelo e número de série: O nome do modelo e o número de série desse switch específico.

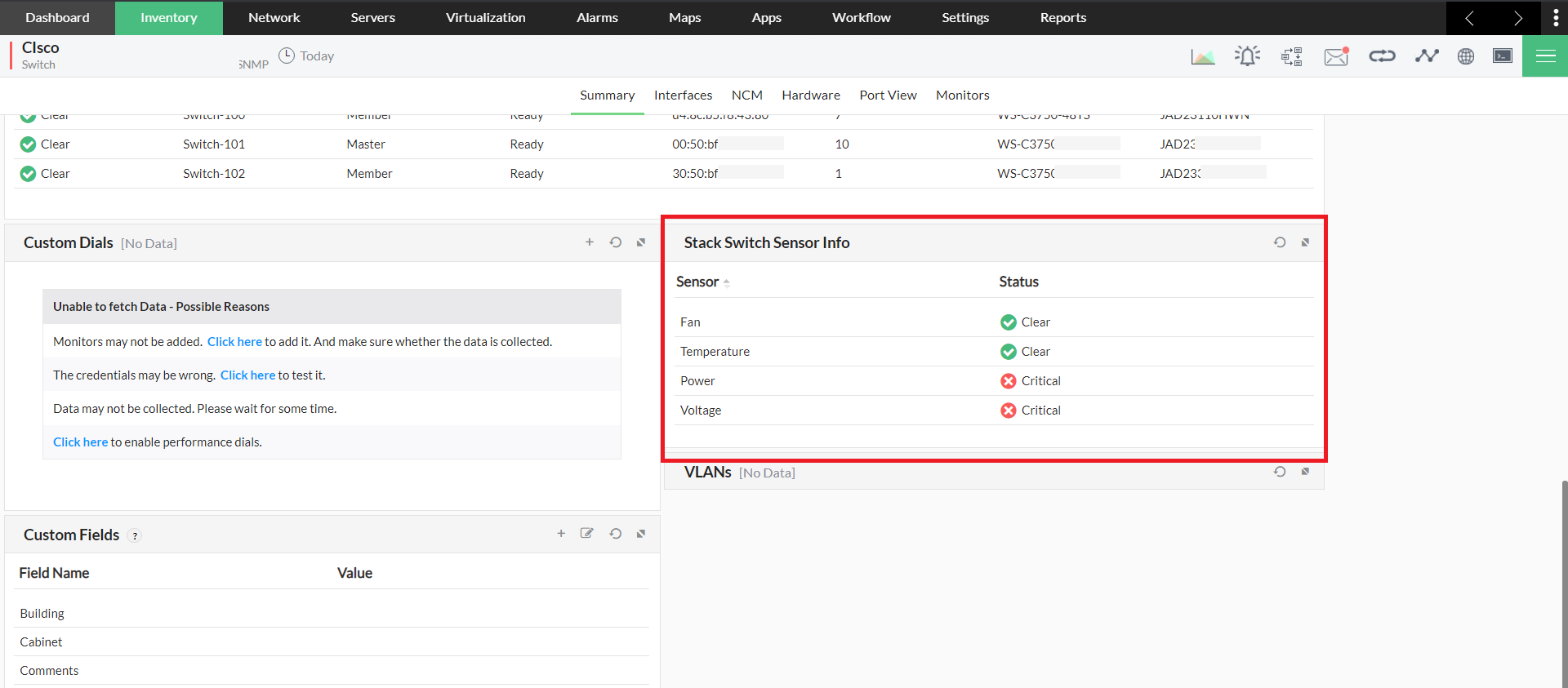

Detalhes do sensor de pilha

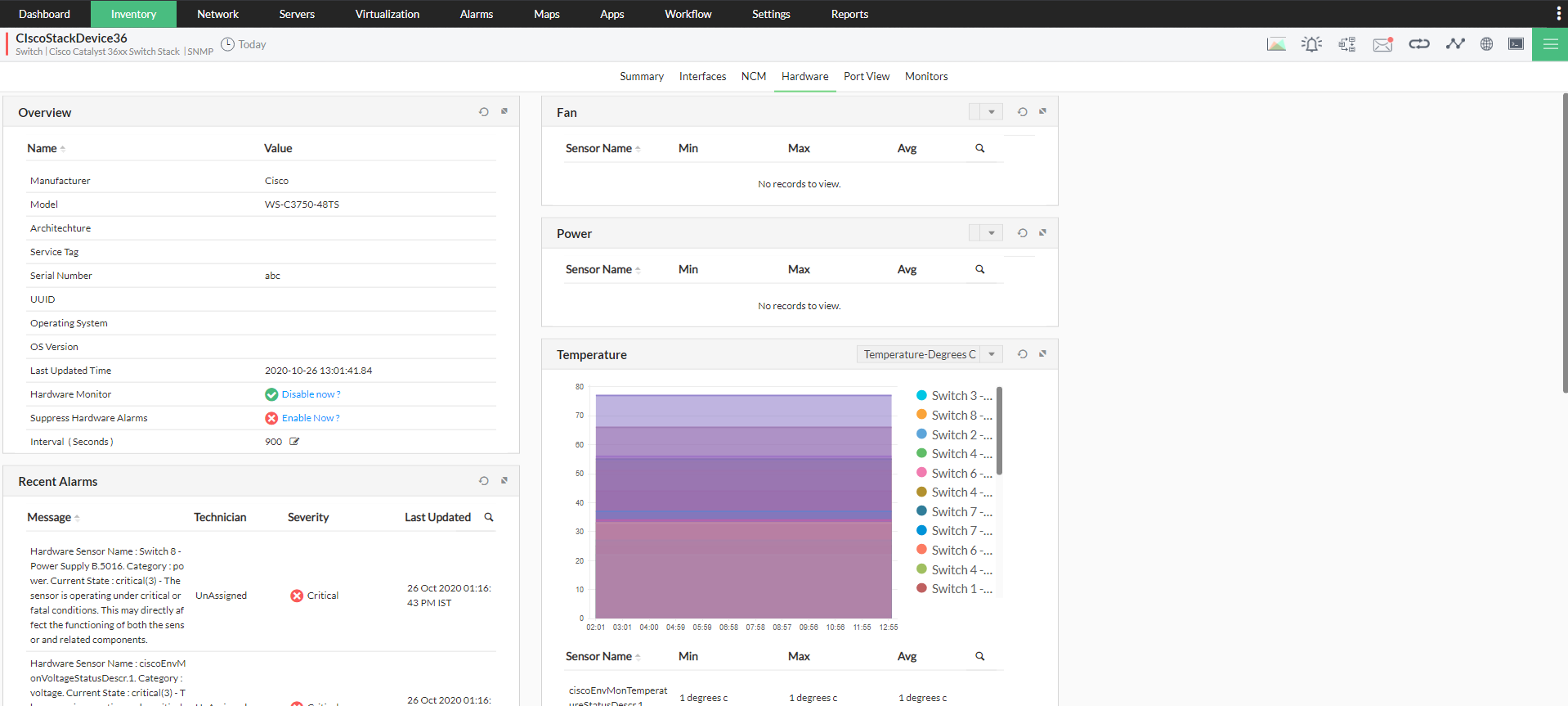

O widget de detalhes do sensor de pilha na ferramenta de monitoramento de pilhas oferece uma visão consolidada do status de todos os sensores de hardware associados à pilha de switches, como sensores de ventoinha, fonte de alimentação, temperatura e tensão. Ele permite monitorar os switches Cisco remotamente sobre o status de todos os sensores de hardware disponíveis a qualquer momento. Para obter informações detalhadas, você pode explorar ainda mais (utilizando drill down) clicando no link de um sensor para ser redirecionado para a página de detalhes do monitor de hardware correspondente. Essa opção oferece todas as informações necessárias do sensor no que se refere ao switch.

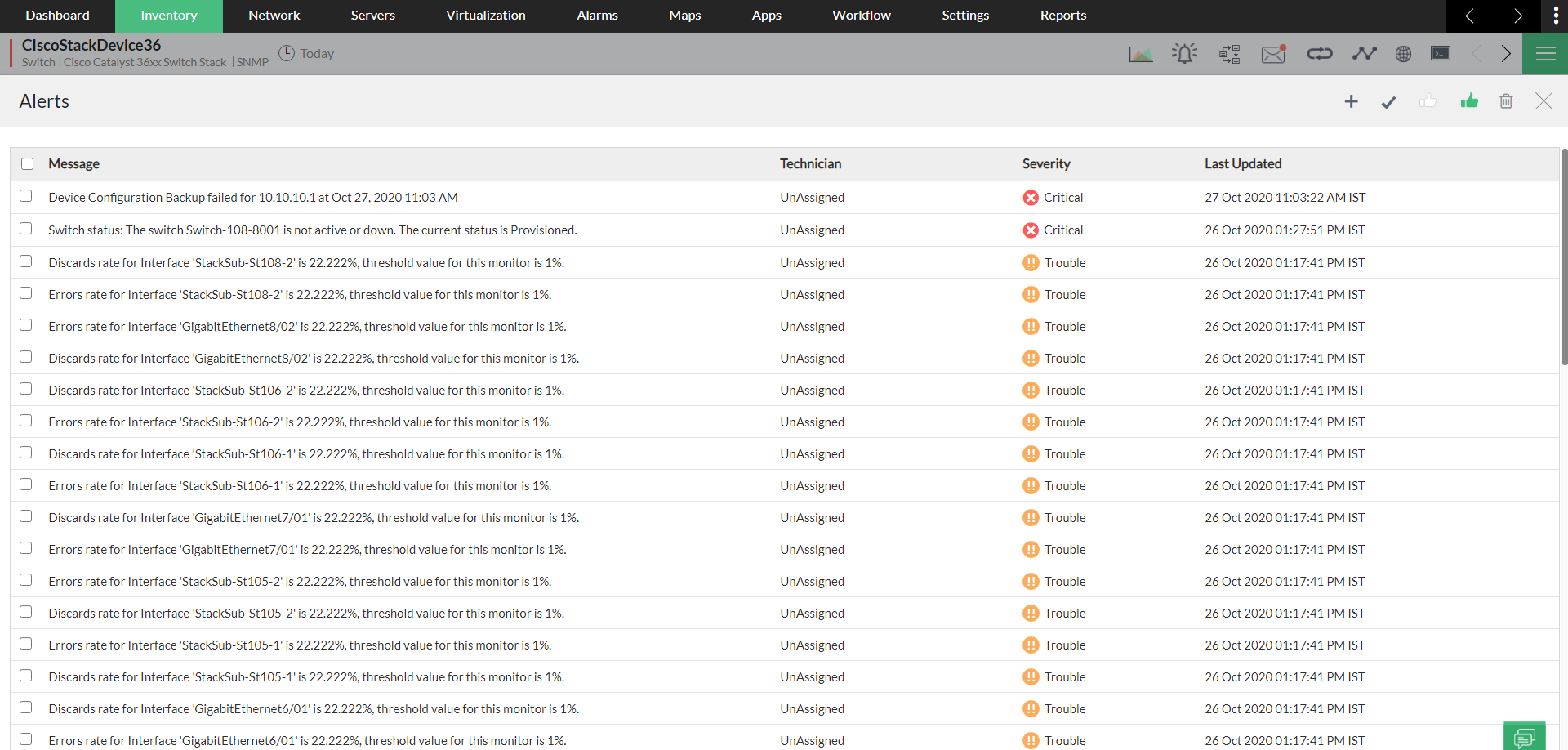

Geração de alertas

O OpManager mantém os administradores de rede informados sobre as mudanças realizadas em todas as pilhas monitoradas no seu ambiente. O monitoramento de desempenho de switches Cisco do OpManager gera alertas exclusivamente para pilhas de switches e informa o usuário quando:

• Um novo membro é adicionado à pilha.
• Um novo mestre é selecionado.
• Um membro é removido.
• Um membro não está ativo e operacional ou não está pronto.
• O número do switch foi modificado.
• Um switch é movido para o modo Standby.

Adicionalmente, funcionalidades específicas de monitoramento de pilhas do OpManager, como associação de monitores personalizados, configuração de limites, disponibilidade e geração de relatórios de desempenho, também podem ser utilizadas para a pilha de switches descoberta.

Entre em contato com a nossa equipe de suporte pelo e-mail support@manageengine.com para obter mais detalhes sobre o monitoramento de pilhas de switches Cisco no OpManager.
