WAN

Preguntas frecuentes sobre el monitoreo de WAN

¿Mi red necesita el monitor WAN RTT?

La supervisión de tiempo de ida y vuelta de WAN basada en Cisco IP SLA se adapta mejor a su red si:

  1. Enfrenta problemas de rendimiento frecuentes en su red basada en MPLS
  2. Quiere monitorear la disponibilidad y el rendimiento del enlace WAN en sitios remotos
  3. Están experimentando problemas relacionados con el circuito WAN
  4. Quiere obtener visibilidad de salto en sus circuitos WAN
  5. Quiere monitorear la calidad de servicio (QoS) a través de los enlaces WAN proporcionados por su ISP

Si su red tiene dispositivos periféricos de Cisco con IOS, Cisco IP SLA es una solución de monitoreo rentable para identificar la eficiencia de sus circuitos WAN.

¿Cuánto Cisco IP SLA carga mi dispositivo?

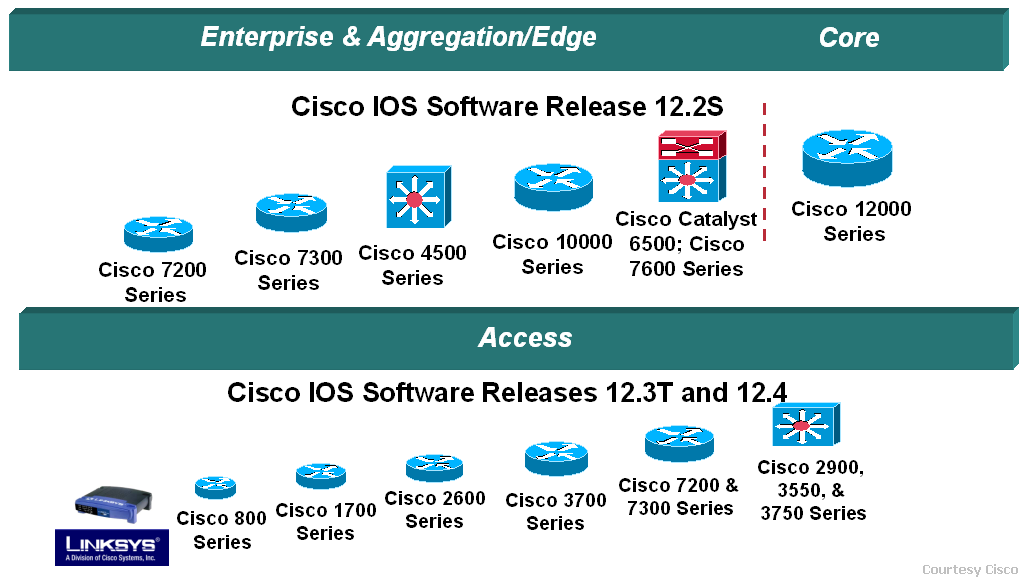

Click here to see the chart on IP SLA supported Cisco IOS versions and for IP SLA supported Cisco devices list, click here. Visit this link for more information on Cisco IP SLA

How much Cisco IP SLA loads my device?

El libro de Cisco Press se utilizó como referencia para esto.

Los siguientes números a continuación presentan ejemplos en diferentes condiciones de carga. Las pruebas se realizaron en un Cisco 7200VXR / NPE-225 con IOS 12.2 (8) T5.

Operaciones IP SLA por segundo 500 probes 1000 probes 2000 probes
4 2% 2% 2%
20 5% 9% 14%
40 12% 29% 45%
60 39% 42% 70%

For a detailed impact report, please refer to our knowledge base.

¿Necesito obtener una licencia independiente para evaluar el monitor WAN RTT? (Evaluadores / Clientes existentes)

La función de monitoreo WAN RTT está habilitada de manera predeterminada durante los primeros 30 días del período de prueba. Para continuar usando la función de monitoreo WAN RTT, necesitará obtener una clave de licencia registrada.

¿Cuáles son los pasos para monitorear los enlaces WAN usando OpManager?

Paso 1: agregue (/ descubra) el enrutador en su LAN asegurándose de que las comunidades de lectura y escritura SNMP estén configuradas correctamente para el enrutador.

Paso 2: Configure el enrutador Cisco para enviar traps a OpManager. Las alertas se muestran según las capturas recibidas en OpManager. Para configurar el servidor OpManager como el servidor SNMP que recibe trampas para los enrutadores, haga telnet al enrutador y escriba el siguiente comando:

snmp-server host traps rtr

Por ejemplo, si la dirección IP del host de OpManager es 192.168.18.128 y la cadena de comunidad es privada, el comando sería:

snmp-server host 192.168.18.128 traps private rtr

Paso 3: creación del monitor WAN

  • Vaya a la pestaña Mapas (desde la lista de vistas de Infraestructura), haga clic en> Monitores WAN> Configuración
  • Seleccione el enrutador de origen de la lista de enrutadores descubiertos en OpManager y luego seleccione la interfaz relevante del enrutador de origen
  • Especifique la dirección IP de destino utilizando la opción 'Buscar' para elegir entre los enrutadores descubiertos, o ingrese directamente la dirección IP y haga clic en 'Agregar' para enviar los detalles.
  • Verá el resumen del monitor que está a punto de configurar. Ahora haga clic en 'Aplicar al dispositivo' para enviar los detalles al dispositivo. Esto tardará unos segundos en configurarse.
  • Actualice la página después de unos segundos para ver el nuevo monitor. Los datos se recopilarán cada hora, a partir de la hora que haya configurado.
